喷油式螺杆压缩机：2-stage HISCREW系列
与旧有机种相比，效率更高，更节能，更省力

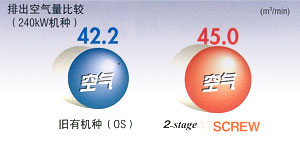

与旧有机种相比，效率提高5%～7%
2-stage HISCREW系列在搭载新齿形转子的同时，采用了独创的2段式压缩机主机。与旧有机种相比，在同样的马力下，排出空气量增加了5%～7%。即使与同级别的其他喷油式或无油式机种相比较，也是顶级的高性能机器。
标准配备排放控制功能
在U式控制（吸入截流阀的无阶段控制）的基础上，标准配备了I式控制（吸入截流阀控制+减压运转）*1。
无论在正常运转时，还是在容量控制时，都可以收到良好的省电效果*2。
- *1
- 在作为基础负载压缩机使用时，或受到压力变动的影响之时，可固定为U式控制。
- *2
- 为获得省电效果，必须有容量足够的储气罐。
维护性高，省时省力
- 不必每天排放冷凝水
标准配备自动调温阀，将油分离器内的温度自动控制在不产生冷凝水的范围内。省掉了每天必须排放冷凝水的麻烦作业。 - 不必更换电机轴承
采用独创的悬垂结构，电机中没有轴承。因此不再需要更换轴承或补充润滑脂。 - 大幅减少润滑油的消耗量
采用新开发的油分离器，使排出空气中的油分降低至0.003cm3/m3（旧有机种的1/10），令大型喷油式螺杆压缩机的面貌为之一新。在提供更加洁净的压缩空气的同时，大幅简化了润滑油的补充作业。
体积只有旧有机种的58%，节省空间
压缩机尺寸※为：长2.3m，宽1.4m，高1.55m，体积只有旧有机种的58%※，可谓小型紧凑，可以节省大量空间。此外，高度的降低使设备在搬入时的自由度大大增加，同时，方便维护的大型拆卸式面板和机器的合理配置，使得压缩机的安装面积也只有旧有机种的58%※。从而实现工厂内空间更加充分有效的利用。
- ※
- 125～160 kW机种
采用新齿形转子和防音隔板，实现低噪音
- 采用低噪音新齿形转子
低压段和高压段均采用了低噪音新齿形转子，卸载运转时的噪音大幅降低。 - 标准配备防音隔板
正面和背面采用拆卸式高效防音面板，大幅降低运转时的噪音。
另外，还采用了使大型压缩机面貌一新的全新设计。
标注规格表
关于电机输出功率150kW、190kW、240kW的机种，请另外商谈。
| 项目 | 单位 | 型式 | |||
|---|---|---|---|---|---|
| OSP- 125S5WT |
OSP- 160S5WT |
OSP- 200S5WT |
|||
| 电动机功率 | kW | 125 | 160 | 200 | |
| 排出压力 | MPa | 0.69 (0.83) | |||
| 排出空气量 | m3/min | 23.3(20.5) | 30.0(26.5) | 37.7(33.2) | |
| 进气压力/温度 | ― | 大气压/0～40℃ | |||
| 排出温度 | ℃ | 冷却水温度+13以下 | |||
| 润滑油量 | L | 矿物油100[不填充] | 矿物油120[不填充] | ||
| 冷却水 | 温度 | ℃ | 32以下 | ||
| 容量 | L/min | 170 | 215 | 270 | |
| 排出配管口径 | ― | 3B JIS10k法兰 | 4B JIS10k法兰 | ||
| 尺寸（长×宽×高 | mm | 2,303×1,400×1,555 | 2,503×1,650×1,555 | ||
| 重量 | kg | 3,550 | 3,600 | 4,800 | |
| 噪音值（正面距离1.5m处） | dB(A) | 73 | 75 | 75 | |
- *1
- 排出压力为表的显示压力。
- *2
- 为发挥I式控制的省电效果，需要有容量足够的储气罐。
- *3
- 外观及规格如有变化，请恕不事先通告。
- *4
- 上述压缩机规格中，不包括电抗器起动盘（单独设置）。
- *5
- 专用电抗器起动盘（单独设置）的外形尺寸为：600×1000×1400（长×宽×高）。
储气罐建议容量
I式控制的压力差为标准值（0.098MPa）时。
| 机种 | 针对不同空气使用比率选用相应的额定容量的储气罐(m3) | |||
|---|---|---|---|---|
| 50% | 65% | 75% | 85% | |
| OSP-125S5WT | 4.0 | 4.0 | 3.0 | 3.0 |
| OSP-160S5WT | 6.0 | 5.0 | 4.0 | 3.0 |
| OSP-200S5WT | 7.0 | 6.0 | 5.0 | 4.0 |
- *
- 上述数值为参考值，实际情况下将因配管容量等而有所不同。详细情况请垂询我公司。
